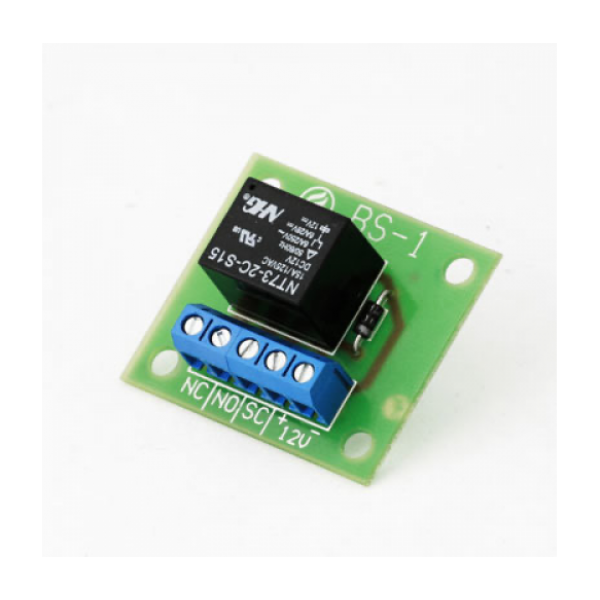

Комутаційний адаптер, одне реле BS-1, 12В 40 мАг

Адаптер призначений для управління різними виконавчими пристроями (наприклад, світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад, релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв`язку між пристроєм керування та навантаженням.

Основні параметри:

використовується реле з однією групою контактів, що перемикаються;
дозволяється комутація електричних навантажень постійного та змінного струму;
напруга спрацьовування реле – 12В;
струм спрацьовування реле, трохи більше – 40 мА;
максимальний струм, що комутується: при активному навантаженні (на постійній напрузі = 28В) – 12А; при активному навантаженні (на змінній напрузі = 250В) – 10А; при індуктивному навантаженні (на постійній напрузі = 28В) – 4 А; при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;
опір електричного контакту, трохи більше – 0,1 Ом;
позначення контактів: SC - перемикаючий контакт; NC – нормально замкнутий контакт; NO – нормально розімкнений контакт; +12V - контакти обмотки реле.
