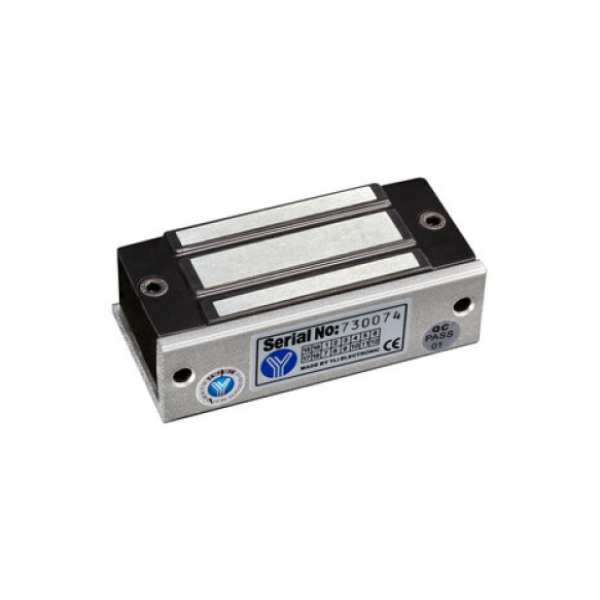

Електромагнітний замок Yli Electronic YM-60N накладний, сила утримання 60 кг, 80 х 36.5 х 24.1 мм

YM-60N – накладний електромагнітний замок із силою утримання до 60 кг на розрив.
Компанія-виробник Yli Electronic.
Призначений для внутрішньої установки на шафах.

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого ґрунтується на магнітній взаємодії. Складається з корпусу з електромагнітом і планки у відповідь з металу з високою магнітною проникністю.
ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-60N
Електромагнітний замок встановлюється на дверну коробку, планка у відповідь – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує планку у відповідь, надійно замикаючи двері. За відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки.
Для компенсації бавовни при зачиненні дверей, на планці у відповідь передбачена гумова прокладка.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Електромагнітні замки використовуються як виконавчі пристрої в системах контролю та управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під`їздах, офісах, банках, бізнес-центрах та ін. приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ YM-60N
Сила утримання: 60 кг
Матеріал корпусу: анодований алюміній
Матеріал частини у відповідь: цинк
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/160mA | 24V/80mA
Розміри:
замок із кріпильною планкою: 80х36.5х22.4мм;
планка у відповідь: 75х32х10мм
КОМПЛЕКТАЦІЯ YM-60N
електромагнітний замок із кріпильною планкою
частина у відповідь
кріпильний комплект
монтажний стікер з розміткою
інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ
ВІДПОВІДНА ПЛАНКА
• Наклейте трафарет у місці встановлення частини у відповідь на двері;
• З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній стороні дверей для фіксації планки у відповідь;
• Закріпіть відповідну частину, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть частину у відповідь. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не сильно затягуйте гайку планки у відповідь - вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагнічування до замку.
КРІПЕЖНА ПЛАНКА ЗАМКУ
• Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи шурупи з комплекту
ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
• Прикладіть електромагнітний замок до кріпильної планки та прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа
ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ
• Підключіть електромагнітний замок до живлення:
(+) до червоного дроту;
(-) до чорного
