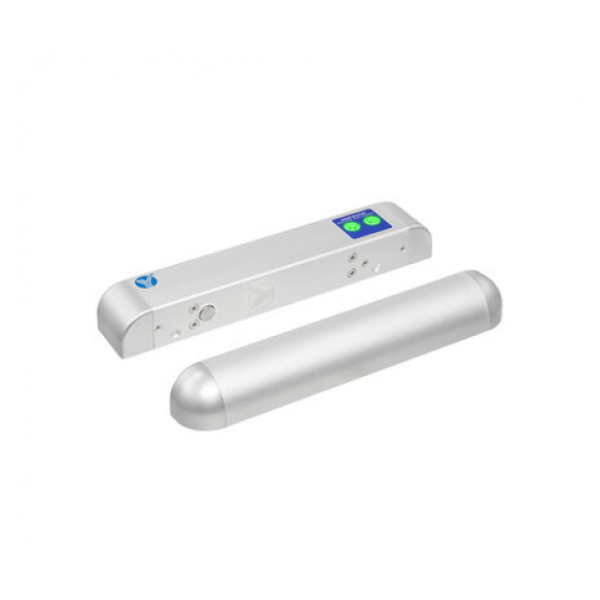

Електроригельний накладний замок для вузьких дверей YB-500H(LED), нормально відкритий, 267х45х38 мм

YB-500H(LED) – накладний електроригельний замок для контролю доступу.

Бренд Yli Electronic.

Електроригельний замок призначений для внутрішньої установки на вузькі двері. Підходить для металевих, пластикових, металопластикових та дерев`яних дверей.

Оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | чи 9 сек. (перемикається перемичками на замку).

ЩО ТАКЕ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.

ЯК ПРАЦЮЄ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК YB-500H(LED)
Під час закриття дверей, вбудований в замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель.

У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий).

Відкривається замок керуючим контактом (помаранчевий провід).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК
В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500H(LED)
Тип замку: електроригельний

Тип установки: накладний

Таймер затримки: 0 | 3 | 6 | 9 сек.

Виходи: NO/COM (датчик стану дверей)

Без харчування: відкритий

Харчування: 12V

Споживання: 1000мА (робоче) | 180мА (режим очікування)

Розміри:

замок: 267х45х38 мм
планка у відповідь: 204х30х35 мм
Вбудований індикатор стану дверей

КОМПЛЕКТАЦІЯ
електроригельний замок
планка у відповідь
монтажний комплект
інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500H(LED)
Налаштуйте таймер затримки (перемикається на замку).
Просвердліть отвори у дверній рамі для шурупів та закріпіть замок.
Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм.
Відповідно до інструкції підключення, підключіть електроригельний замок YB-500H(LED) до живлення та керуючих пристроїв системи контролю доступу.
